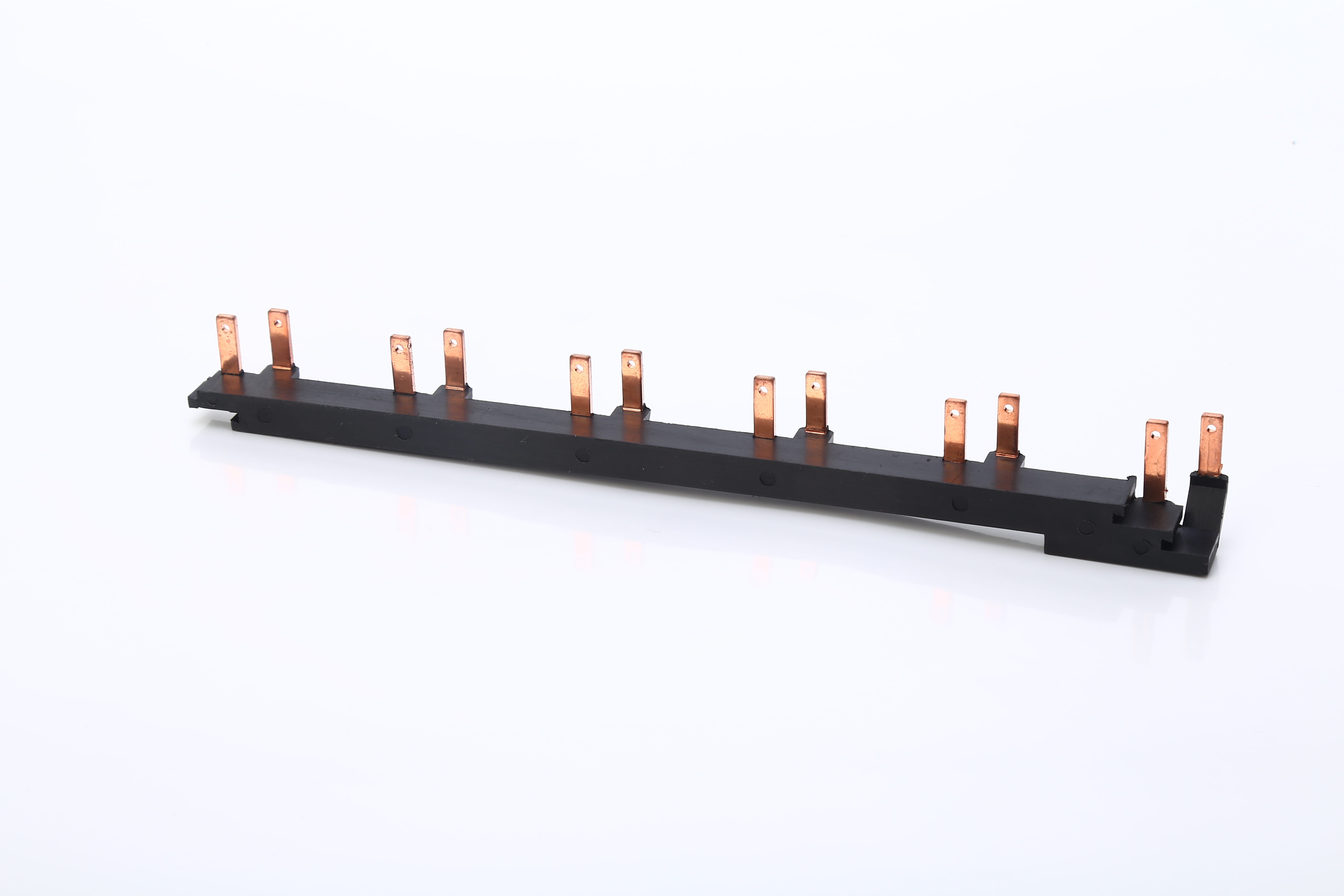

ความต้องการความหนาแน่นของพลังงานที่เพิ่มขึ้นในโรงงานเชิงพาณิชย์และอุตสาหกรรมสมัยใหม่ผลักดันสถาปัตยกรรมสายเคเบิลแบบดั้งเดิมให้ถึงขีดจำกัดทางกายภาพและความร้อน ผู้จัดการสิ่งอำนวยความสะดวกและวิศวกรไฟฟ้าเผชิญกับความท้าทายที่เพิ่มขึ้นจากการเดินสายไฟแบบเดิม เราพบว่าแรงดันไฟฟ้าตกมากเกินไปในระยะยาว การติดตามข้อบกพร่องที่ซับซ้อน พื้นที่ขนาดใหญ่ และชั่วโมงแรงงานสูงระหว่างการติดตั้งหรือดัดแปลง การเปลี่ยนจากการออกแบบสายเคเบิลแบบดั้งเดิมที่ต้องใช้สายเคเบิลจำนวนมากมาเป็นสถาปัตยกรรมตัวนำแบบทึบ นำเสนอแนวทางที่สามารถวัดผลได้เพื่อเพิ่มประสิทธิภาพพื้นที่และปรับปรุงประสิทธิภาพเชิงความร้อน คู่มือนี้จะประเมินข้อดีทางเทคนิคและการปฏิบัติงานของการระบุ Busbar สำหรับการกำหนดเส้นทางพลังงานสมัยใหม่ เราสำรวจว่าการบูรณาการส่วนประกอบเหล่านี้เปลี่ยนแปลงโครงสร้างพื้นฐานทางไฟฟ้าของโรงงานอย่างไร คุณจะได้เรียนรู้ว่าระบบเหล่านี้ปรับปรุง ระบบจำหน่ายไฟฟ้าแรงดันต่ำ อย่างไร เพื่อให้มั่นใจถึงการส่งพลังงานที่เชื่อถือได้ ปรับขนาดได้ และปลอดภัยโดยไม่มีข้อจำกัดของสายไฟที่มัดรวม
ประสิทธิภาพทางไฟฟ้าที่เหนือกว่า: บัสบาร์ให้เส้นทางความต้านทานต่ำที่ช่วยลดการสูญเสียพลังงาน รักษาระดับแรงดันไฟฟ้าที่สม่ำเสมอ และลดความไม่สมดุลของเฟสในเครือข่ายที่ซับซ้อน
การลดความซับซ้อนแบบรวมศูนย์: ทำหน้าที่เป็นศูนย์กลางพลังงานกลาง บัสบาร์จะรวมตัวนำหลายตัวเข้าด้วยกัน เพื่อลดความซับซ้อนของแผนผังไฟฟ้าที่ซับซ้อนและลดรอยเท้าทางกายภาพ
การติดตั้งแบบเร่งและการแยกส่วน: ระบบรางรางบัสบาร์สำเร็จรูปช่วยลดต้นทุนค่าแรง และช่วยให้มีความยืดหยุ่นทางเรขาคณิตอย่างรวดเร็วในระหว่างการขยายโรงงาน
การจัดการความปลอดภัยและความร้อนที่เพิ่มขึ้น: ตัวนำโลหะแข็งพร้อมกล่องหุ้มที่ได้รับการออกแบบทางวิศวกรรมให้การกระจายความร้อนที่เหนือกว่าและอัตราการทนต่อการลัดวงจรที่สูงกว่าเมื่อเทียบกับสายเคเบิลที่ให้มา
สารบัญ
สิ่งอำนวยความสะดวกสมัยใหม่ต้องการระบบจำหน่ายไฟฟ้าที่เชื่อถือได้และยืดหยุ่นเพื่อรองรับการทำงานอย่างต่อเนื่อง บัสบาร์ให้การเชื่อมต่อที่มั่นคงระหว่างหม้อแปลง สวิตช์เกียร์ และอุปกรณ์ ขณะเดียวกันก็จัดการกับโหลดกระแสสูงโดยมีการสูญเสียพลังงานน้อยลง ปลอดภัยยิ่งขึ้น และขยายได้ง่ายขึ้นในอนาคต
บัสบาร์แทนที่สายเคเบิลหลายเส้นด้วยระบบจำหน่ายไฟฟ้าแบบรวมศูนย์ ซึ่งช่วยลดความซับซ้อนในการเดินสายไฟ ประหยัดพื้นที่ และทำให้การตรวจจับข้อผิดพลาด การบำรุงรักษา และการอัพเกรดในอนาคตมีประสิทธิภาพมากขึ้น
สายเคเบิลใช้สายไฟหุ้มฉนวนที่มีความยืดหยุ่น ในขณะที่บัสบาร์ใช้ตัวนำทองแดงหรืออะลูมิเนียมที่แข็ง สำหรับการใช้งานที่มีกระแสไฟสูง บัสบาร์ต้องการพื้นที่น้อยกว่า ทำให้การติดตั้งง่ายขึ้น และให้ประสิทธิภาพที่ดีกว่าเมื่อเทียบกับระบบเคเบิลที่ซับซ้อน
ลักษณะเฉพาะ | การเดินสายแบบดั้งเดิม | ระบบเดินสายแข็ง |
|---|---|---|
โครงสร้างทางกายภาพ | สายไฟตีเกลียวแบบยืดหยุ่นพร้อมฉนวนโพลีเมอร์หนา | แท่งโลหะแข็งแข็ง (ทองแดง/อะลูมิเนียม) เคลือบอีพ็อกซี่ |
วิธีการติดตั้ง | การดึงผ่านท่อร้อยสาย การยุติการดึงหลายครั้ง | การโบลต์ส่วนสำเร็จรูปแบบโมดูลาร์ด้วยโบลท์หัวเฉือน |
ความต้องการพื้นที่ | สูง (ต้องใช้ถาดขนาดใหญ่และมีรัศมีการโค้งงอกว้าง) | ต่ำ (สามารถเลี้ยวมุมขวาที่กะทัดรัดและคมชัดได้) |
การกระจายความร้อน | แย่ (ความร้อนติดอยู่ในมัดและท่อพีวีซี) | ดีเยี่ยม (พื้นที่ผิวสูง แผงระบายความร้อนอะลูมิเนียมอัดขึ้นรูป) |
แอมแปร์ในอุดมคติ | ต่ำกว่า 400A | 400A ถึง 6000A+ |
ทองแดงมีค่าการนำไฟฟ้าสูงกว่าและรองรับกระแสไฟฟ้าได้มากขึ้นในพื้นที่ขนาดเล็ก ทำให้เหมาะสำหรับห้องไฟฟ้าขนาดกะทัดรัดและการใช้งานที่มีความหนาแน่นสูง อะลูมิเนียมมีน้ำหนักเบากว่าและคุ้มค่ากว่า ทำให้เป็นตัวเลือกในทางปฏิบัติสำหรับการกระจายสินค้าทางไกลและโครงการที่การลดน้ำหนักเป็นสิ่งสำคัญ
บัสบาร์ใช้ตัวนำโซลิดความต้านทานต่ำเพื่อปรับปรุงการไหลของกระแสและลดแรงดันไฟฟ้าตก การออกแบบตัวนำไฟฟ้าที่กว้างช่วยรักษาการส่งพลังงานที่เสถียร ปกป้องอุปกรณ์ที่มีความละเอียดอ่อน เช่น มอเตอร์ ไดรฟ์ และระบบศูนย์ข้อมูลจากความผันผวนของแรงดันไฟฟ้า
โครงสร้างบัสบาร์แบนช่วยให้ระบายความร้อนได้ดีกว่าเมื่อเปรียบเทียบกับสายเคเบิลที่ให้มา การไหลเวียนของอากาศที่ดีขึ้นและพื้นที่พื้นผิวที่ใหญ่ขึ้นช่วยลดจุดร้อน รักษาอุณหภูมิในการทำงานให้คงที่ และปรับปรุงประสิทธิภาพโดยรวมของระบบ
ระบบบัสบาร์ได้รับการออกแบบให้ทนต่อแรงลัดวงจรสูงผ่านโครงสร้างทางกลที่แข็งแกร่งและตัวรองรับตัวนำที่ปลอดภัย ซึ่งจะช่วยป้องกันการเคลื่อนที่ของตัวนำระหว่างเกิดข้อผิดพลาด และช่วยปกป้องระบบไฟฟ้าจนกว่าอุปกรณ์ป้องกันจะแก้ไขข้อผิดพลาด
บัสบาร์เป็นทางเลือกที่มีขนาดกะทัดรัดสำหรับระบบถาดสายเคเบิลแบบดั้งเดิม การออกแบบแบบแยกส่วนช่วยให้กำหนดเส้นทางรอบโครงสร้างอาคารได้อย่างยืดหยุ่น ลดพื้นที่การติดตั้ง และลดความซับซ้อนในการกระจายพลังงาน บัสบาร์ช่วยประหยัดพื้นที่พื้นและเพดานอันมีค่าโดยแทนที่รางสายเคเบิลหลายเส้น ขณะเดียวกันก็ปรับปรุงประสิทธิภาพโครงร่างสิ่งอำนวยความสะดวก
การกำหนดค่าแบบแซนวิชจะแพ็คตัวนำเข้าด้วยกันอย่างแน่นหนา พวกเขาใช้ชั้นบาง ๆ ของฉนวนอีพอกซีหรือไมลาร์ระหว่างเฟส ซึ่งช่วยขจัดช่องว่างอากาศโดยสิ้นเชิง การออกแบบที่กะทัดรัดนี้ส่งผลให้รีแอกแตนซ์ต่ำมากและมีประสิทธิภาพสูง วิศวกรระบุประเภทแซนวิชสำหรับอาคารพาณิชย์และศูนย์ข้อมูลที่มีความหนาแน่นสูง นำเสนอพื้นที่ที่เล็กที่สุดที่เป็นไปได้สำหรับการกำหนดเส้นทางแอมแปร์สูง ทำให้เป็นมาตรฐานสำหรับตัวยกแนวตั้งสมัยใหม่
โครงสร้างฉนวนอากาศแยกตัวนำเปลือยด้วยช่องว่างอากาศทางกายภาพและฉนวนกั้น เป็นเลิศในการใช้งานทางอุตสาหกรรมเฉพาะด้าน ซึ่งการกระจายความร้อนมีความสำคัญและพื้นที่ทางกายภาพมีข้อจำกัดน้อยกว่า สิ่งอำนวยความสะดวกยังต้องพิจารณาโครงร่างการกำหนดเส้นทางแบบเดี่ยวหรือแบบคู่ด้วย การกำหนดค่าซ้ำซ้อนช่วยให้มั่นใจได้ถึงเวลาทำงานต่อเนื่อง ที่สำคัญต่อภารกิจ ระบบจำหน่ายไฟฟ้าแรงดันต่ำ อาศัยเส้นทางคู่เหล่านี้เพื่อให้สามารถบำรุงรักษาในสายหนึ่งได้โดยไม่ทำให้ภาระงานลดลงที่อีกสายหนึ่ง
สิ่งอำนวยความสะดวกไม่ค่อยคงที่ พื้นการผลิตและศูนย์ข้อมูลจะเพิ่มหรือย้ายตำแหน่งโหลดอย่างต่อเนื่องเมื่อมีการเปลี่ยนสายการผลิตหรือชั้นวางเซิร์ฟเวอร์ ระบบเดินสายมีลักษณะแบบพลักแอนด์เพลย์ หน่วยแยกจะแทรกโดยตรงเข้าไปในแกนกำลังหลักตามช่วงเวลาที่กำหนด ช่างเทคนิคสามารถดึงพลังงานตรงจุดที่จำเป็นโดยไม่ต้องใช้สายเคเบิลโฮมรันใหม่กลับไปที่แผงสวิตช์หลัก
ความเป็นโมดูลาร์นี้ช่วยพิสูจน์สิ่งอำนวยความสะดวกแห่งอนาคต ทีมงานซ่อมบำรุงสามารถเพิ่มอุปกรณ์ใหม่ได้อย่างรวดเร็ว หลายระบบอนุญาตให้มีการเสียบปลั๊กโดยไม่ต้องตัดพลังงานทั้งระบบ โดยต้องมีระเบียบการด้านความปลอดภัยที่เข้มงวดและใช้ PPE ที่เหมาะสม สิ่งอำนวยความสะดวกหลีกเลี่ยงการดึงสายไฟใหม่ ตัดท่อร้อยสาย หรือกำหนดเวลาปิดโรงงานขนาดใหญ่ โครงสร้างพื้นฐานปรับเรขาคณิตและไฟฟ้าให้เข้ากับความต้องการในการปฏิบัติงานที่เปลี่ยนแปลงไป
ระบบบัสบาร์อาจต้องใช้เงินลงทุนเริ่มแรกสูงกว่าเมื่อเปรียบเทียบกับสายเคเบิลแบบเดิม แต่ให้คุณค่าในระยะยาวที่ดีกว่า การสูญเสียพลังงานที่ลดลง ประสิทธิภาพที่ดีขึ้น การบำรุงรักษาลดลง และอายุการใช้งานที่ยาวนานขึ้น ช่วยลดต้นทุนการดำเนินงานตลอดวงจรชีวิตของระบบทั้งหมด
บัสบาร์ทำให้การติดตั้งง่ายขึ้นผ่านส่วนโมดูลาร์สำเร็จรูป เมื่อเปรียบเทียบกับงานดึงและสิ้นสุดสายเคเบิลที่ซับซ้อน การติดตั้งบัสบาร์ต้องใช้พนักงานน้อยลง อุปกรณ์น้อยลง และใช้เวลาน้อยลง ซึ่งจะช่วยลดระยะเวลาของโครงการและลดต้นทุนค่าแรงโดยรวม
ขั้นตอนการติดตั้ง | ขั้นตอนการทำงานของสายเคเบิลและท่อร้อยสาย | ขั้นตอนการทำงาน Trunking ที่มั่นคง |
|---|---|---|
การตระเตรียม | วัด ตัด ร้อยด้าย และติดท่อเหล็กหนา | ติดตั้งขาแขวนน้ำหนักเบาตามช่วงเวลาที่กำหนด |
การกำหนดเส้นทาง | ตั้งตัวลากดึงลวดหนักๆ หลายๆ โค้ง | ยกส่วนสำเร็จรูปและเลื่อนเข้าไปในบล็อกข้อต่อ |
การสิ้นสุด | ฉนวนแยกส่วน, หางปลา, การเชื่อมต่อแรงบิดแต่ละเฟส | ขันสลักเกลียวหัวเฉือนหนึ่งตัวต่อบล็อกข้อต่อ |
ความเข้มของแรงงาน | สูง (ต้องใช้ทีมงานขนาดใหญ่และเครื่องจักรกลหนัก) | ต่ำ (ต้องใช้ทีมงานขนาดเล็กและลิฟต์มาตรฐาน) |
ข้อดีของการตรวจสอบด้วยสายตาทำให้ระบบที่มั่นคงง่ายต่อการบำรุงรักษา ช่างเทคนิคไม่สามารถมองเห็นภายในท่อเพื่อตรวจสอบการเสื่อมสภาพของฉนวนสายไฟหรือจุดร้อนที่ซ่อนอยู่ อย่างไรก็ตาม สามารถทำการสแกนด้วยความร้อนบนการเชื่อมต่อข้อต่อแข็งได้อย่างง่ายดาย กล้องอินฟราเรดจะระบุสลักเกลียวที่หลวมหรือความร้อนที่ผิดปกติได้อย่างรวดเร็วก่อนที่จะเกิดข้อผิดพลาด การบำรุงรักษาเชิงรุกนี้ช่วยป้องกันเหตุขัดข้องจากภัยพิบัติและยืดอายุการใช้งานของอุปกรณ์
การแยกข้อผิดพลาดได้เร็วขึ้นช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด หากส่วนใดส่วนหนึ่งได้รับความเสียหายจากการชนของรถยกหรือน้ำเข้า ทีมบำรุงรักษาจะปลดสลักและเปลี่ยนเฉพาะชิ้นส่วนนั้นเท่านั้น พวกเขาไม่จำเป็นต้องดึงสายเคเบิลใหม่ทั้งหมดผ่านสถานที่ หน่วยต่อแยกจะมีเบรกเกอร์เฉพาะจุดหรือตัวตัดการเชื่อมต่อแบบฟิวส์ ซึ่งจะแยกข้อผิดพลาดในระดับเครื่องจักร ทำให้สไปน์กำลังหลักมีพลังงานและส่วนอื่นๆ ของโรงงานยังคงทำงานได้
ระบบบัสบาร์ต้องเป็นไปตามมาตรฐานความปลอดภัยสากล เช่น IEC 61439-6 และ UL 857 ผลิตภัณฑ์ที่ได้รับการรับรองได้รับการทดสอบประสิทธิภาพทางไฟฟ้า ความน่าเชื่อถือของฉนวน ความต้านทานความร้อน และความแข็งแรงของการลัดวงจร เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยในการใช้งานเชิงพาณิชย์และอุตสาหกรรม
ระบบบัสบาร์ปรับปรุงความปลอดภัยทางไฟฟ้าผ่านตัวนำหุ้มฉนวนและการออกแบบการป้องกันที่แข็งแกร่งซึ่งช่วยลดความเสี่ยงในการสัมผัสโดยไม่ตั้งใจ เมื่อเปรียบเทียบกับมัดสายเคเบิลขนาดใหญ่ บัสบาร์มีวัสดุที่ติดไฟได้น้อยกว่า ซึ่งช่วยลดความเสี่ยงจากไฟไหม้และปรับปรุงความปลอดภัยโดยรวมของโรงงาน
ตรวจสอบโหลดไฟฟ้าที่มีอยู่เพื่อระบุการทำงานที่เกิน 400A ที่เกิดจากไฟฟ้าแรงสูงตกหรือเกิดความร้อนมากเกินไป
จำลองเส้นทางการกำหนดเส้นทางทางกายภาพโดยใช้ซอฟต์แวร์ 3D BIM เพื่อตรวจจับการปะทะกันเชิงพื้นที่กับ HVAC และระบบประปาก่อนสั่งซื้อวัสดุ
ระบุระดับ IP ที่เหมาะสมตามการสัมผัสต่อสิ่งแวดล้อมที่แน่นอนในโรงงานของคุณ โดยใช้เรซินหล่อสำหรับพื้นที่กลางแจ้งหรือบริเวณที่มีฤทธิ์กัดกร่อน
ใช้โปรโตคอลการตรวจสอบแรงบิดที่เข้มงวดโดยใช้สลักเกลียวหัวเฉือนในระหว่างขั้นตอนการติดตั้งเพื่อป้องกันข้อต่อหลวม
เปลี่ยนเส้นทางป้อนหลักที่มีกระแสไฟสูงเป็นรางตัวนำแบบทึบเพื่อเรียกคืนพื้นที่ของโรงงานและลดภาระของโครงสร้าง
ตอบ: ทำหน้าที่เป็นศูนย์กลางจ่ายไฟแบบรวมศูนย์ โดยรวมการเชื่อมต่อไฟฟ้าหลายจุดไว้ในแถบหรือแท่งโลหะที่มีความนำไฟฟ้าสูงเพียงเส้นเดียว นี่เป็นเส้นทางที่มีอิมพีแดนซ์ต่ำสำหรับกระแสไฟฟ้า ช่วยลดความซับซ้อนของแผนผังที่ซับซ้อน และรับประกันการกระจายพลังงานอย่างมีประสิทธิภาพทั่วทั้งโรงงาน
ตอบ: โดยปกติวิศวกรจะแนะนำให้เปลี่ยนเมื่อความต้องการโหลดเกิน 400A ถึง 800A เหนือระดับเหล่านี้ การเดินสายเคเบิลแบบขนานแบบดั้งเดิมจะมีขนาดใหญ่ทางกายภาพ โค้งงอได้ยาก และติดตั้งไม่มีประสิทธิภาพ ทำให้ตัวนำโลหะแข็งเป็นตัวเลือกที่ใช้งานได้จริง
ตอบ: มีรูปทรงสี่เหลี่ยมผืนผ้าแบนซึ่งมีอัตราส่วนพื้นที่ผิวต่อปริมาตรสูง ช่วยให้ความร้อนกระจายอย่างรวดเร็วสู่อากาศโดยรอบหรือตู้ที่ได้รับการออกแบบทางวิศวกรรม ป้องกันจุดร้อนเฉพาะที่ในสายเคเบิลกลมที่มัดแน่น
ตอบ: ใช่ เป็นแบบโมดูลาร์สูง สิ่งอำนวยความสะดวกสามารถเพิ่ม ถอด หรือย้ายหน่วยต่อแยกตามแนวแกนกำลังเพื่อรองรับเครื่องจักรใหม่หรือเปลี่ยนเค้าโครงโดยไม่จำเป็นต้องดึงสายไฟใหม่ทั้งหมดจากสวิตช์เกียร์หลัก
ตอบ: ได้ เมื่อได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสม แม้ว่าอลูมิเนียมจะต้องมีพื้นที่หน้าตัดที่ใหญ่กว่าเพื่อให้ตรงกับค่าการนำไฟฟ้าของทองแดง แต่ก็มีน้ำหนักเบากว่ามาก โดยเป็นโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสูงสำหรับเครือข่ายการกระจายสินค้าที่กว้างขวาง ซึ่งน้ำหนักเป็นข้อจำกัดหลัก
ตอบ: พวกเขาใช้ตัวนำโลหะแข็งที่แข็งแกร่งและรักษาความปลอดภัยด้วยการค้ำยันภายในที่ได้รับการออกแบบทางวิศวกรรม ความสมบูรณ์ของโครงสร้างนี้ต้านทานแรงแม่เหล็กไฟฟ้าขนาดใหญ่ที่เกิดขึ้นระหว่างเกิดข้อผิดพลาด ป้องกันการเสียรูปทางกายภาพและความเสียหายรองที่มักจะทำลายถาดสายเคเบิลมาตรฐาน
